Übersicht CAN-BUS Bridge

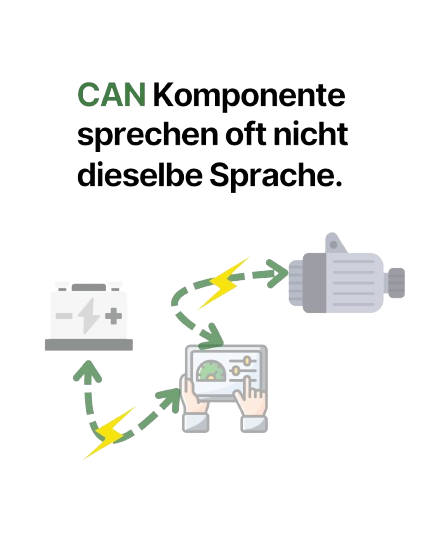

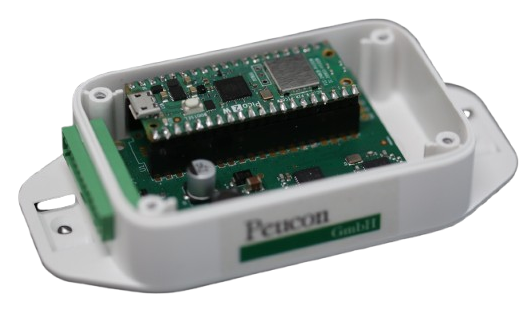

CAN-BUS BridgeDie von der Peucon GmbH entwickelten CAN-BUS Bridge-Module (CAN-BUS Display, CAN-BUS HMI und CAN-BUS Smart BLE Splitter) vereinen verschiedene Interfaces zu einer Applikation. Die Basis bildet der CAN-BUS, welcher in der Form als Standard in der Automobilindustrie, bei Motorrädern, E-Bikes, E-Sootern und Maßsysteme etabliert ist. Damit das geschlossene System CAN-BUS mit externen Komponenten interagieren kann, bedarf es der Öffnung eines Kommunikationspfades. Dafür stehen zwei Möglichkeiten zu Verfügung:

  • CAN-Bus zu USB für PC Applikationen
  • CAN-Bus zu Bluetooth low energy (BLE) für Smartphone Applikationen

Technische Daten

Kommunikationsprotokolle extern:

  • CAN-BUS
  • Bluetooth v5.0 (BLE)
  • USB

Kommunikationsprotokolle intern:

  • SPI
  • UART 8 Bit, 1 Stop, no Parety, CTS / RTS 1,2 to 921,6 KBaud
  • I²C
  • PWM
  • GPIO

Characteristics

  • Extended operating temperature range; -40 to 85⁰C.
  • Board Spannungen 12V, 5V oder 3,3V

Abmessungen/ Montage

  • 43 x 14,5 x 4 mm
  • THT Stiftleisten 2×15 (2 mm Rastermaß) oder SMD Direktmontage
